1、依導線顏色標志電路
黑色——裝置和設備的內部布線。
棕色——直流電路的正極。
紅色——三相電路的C相；
半導體三極管的集電極；
半導體二極管、整流二極管或可控硅管的陰極。
黃色——三相電路的A相；
半導體三極管的基極；
可控硅管和雙向可控硅管的控制極。
綠色——三相電路的B相。
藍色——直流電路的負極；
半導體三極管的發射極；
半導體二極管、整流二極管或可控硅管的陽極。
淡藍色——三相電路的零線或中性線；直流電路的接地中線。
白色
雙向可控硅管的主電極；無指定用色的半導體電路。
黃和綠雙色（每種色寬約15～100毫米交替貼接）——安全用的接地線。
紅、黑色并行——用雙芯導線或雙根絞線連接的交流電路。

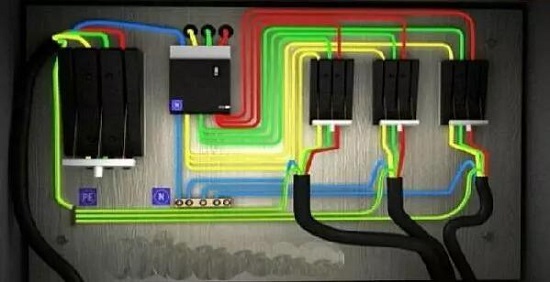

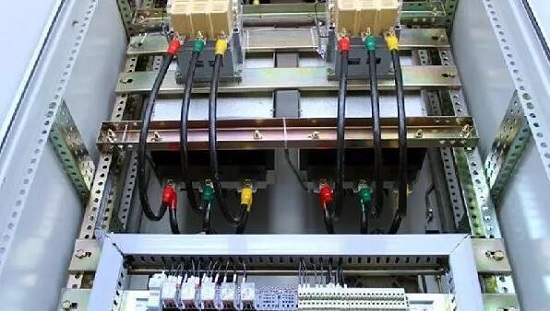

2、依電路選擇導線顏色時
交流三相電路
A相：黃色；B相：綠色；C相：紅色；
零線或中性線：淡藍色；安全用的接地線：黃和綠雙色。
用雙芯導線或雙根絞線連接的交流電路
紅黑色并行。
直流電路
正極：棕色；負極：藍色；接地中線：淡藍色。
半導體電路
半導體三極管的集電極：紅色；基極：黃色；發射極：藍色。半導體二極管和整流二極管的陽極：藍色；陰極：紅色。
可控硅管的陽極：藍色；控制極：黃色；陰極：紅色。
雙向可控硅管的控制極：黃色；主電極：白色。
整個裝置及設備的內部布線一般推薦：黑色；半導體電路：白色；
有混淆時：容許選指定用色外的其它顏色（如：橙、紫、灰、綠藍、玫瑰紅等）。
具體標色時
在一根導線上，如遇有兩種或兩種以上的可標色，視該電路的特定情況，依電路中需要表示的某種含義進行定色。

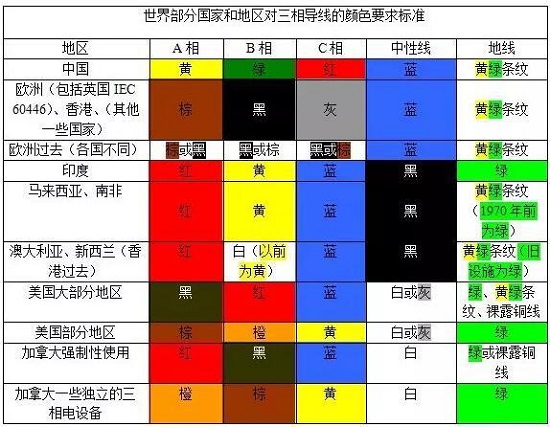

附表：各國三相導線顏色要求標準
此外，小編再說一句：各國有地區差異，要具體情況具體分析，不能教條，維修進口設備尤其注意，萬用表測量實際為準。有朋友修過德國，瑞士設備，24v正負極都是藍色控制回路電線，還有橙色正，白色負，綠色接地；美國的是，藍色正，藍白相間是負極。所以以上內容提供參考，大家一起進步！
