一、事故概況
2015年6月13日上午8:10左右，一名女性乘客在湖南省長沙市某住宅小區B座19樓候梯廳外呼梯下行，一臺乘客電梯空載從8樓正常上行至19樓停梯，開門時轎廂失控向上移動，該乘客被轎廂地坎絆倒，上半身在轎廂內，下半身在轎廂外，轎廂繼續向上移動致使該乘客被轎廂地坎和19樓廳門上坎擠壓后墜入底坑，發生傷亡事故。
二、在電梯現場進行驗證檢測

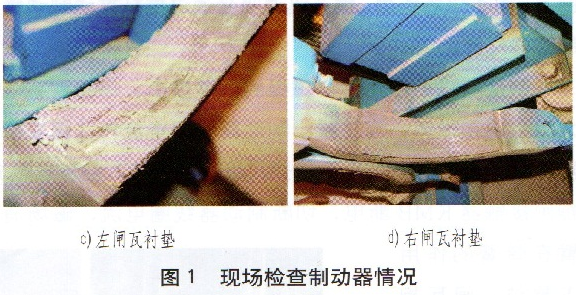

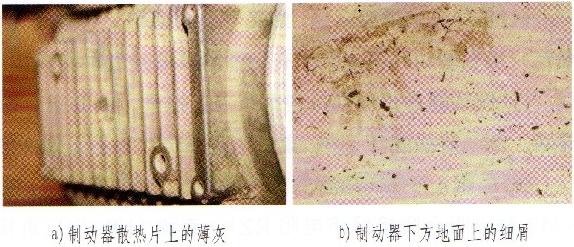

該事故電梯制動器控制系統采用的是零速抱閘的方式，在電梯正常的情況下，制動器閘瓦一般不會出現較大的磨損。根據現場情況判斷，閘瓦出現嚴重磨損的原因是電梯帶閘運行所致。經現場檢查發現，轎廂位于頂層超出平層位置（對重完全壓縮緩沖器）；限速器、安全鉗開關、緩沖器開關動作，安全回路斷開；門鎖回路斷開；制動器散熱片上有一層薄灰，制動器下方的地面上有閘瓦襯墊磨損的細屑，左右兩側閘瓦襯墊磨損不均勻（見圖1)。
手動打開制動器（手動松閘），盤車使轎廂向下移動一段距離使對重離開緩沖器后釋放手動松閘裝置，制動器無法制停向上移動的轎廂。制動器通電，右側閘瓦開閘落閘正常；左側閘瓦襯墊磨損嚴重，鐵芯間隙增大吸力不足，左推桿無法推動閘瓦張開。

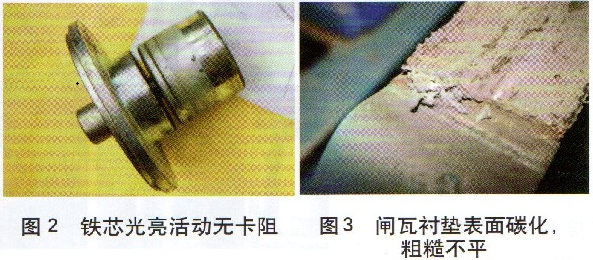

拆解制動器發現，線圈完好、鐵芯光亮活動無卡阻(見圖2）。閘瓦襯墊表面已經嚴重碳化，粗糙不平（見圖3），局部分層脫落，左側閘瓦襯墊厚度為6.4mm,右側閘瓦襯墊厚度為8.1mm，制動輪表面呈現過熱痕跡。檢查制動器控制回路，逐個測量制動器控制回路上的各個觸點的導通電阻，發現其中一組觸點（對應圖4中的KMC)導通不穩定，導通電阻值異常，實測值為40Ω左右。
三、電梯事故原因分析
1.經現場檢測，除19樓層門損壞導致層門不能閉合外，其它層門及轎門的門鎖裝置有效，排除電梯可以開門運行的可能。
2.經現場驗證，對重壓在緩沖器上而曳引機按電梯上行方向旋轉時，不能提升空載轎廂，空載曳引能力符合要求，排除了曳引繩在曳引輪打滑造成空轎廂失控上移的可能。
KMZ—強激接觸器；KMY—輔助接軚器：KAD—門績接觸器；KMB—抱閘接觸器：KMC—主接觸器;YBK--抱閘線Kl;RZ1—經濟電阻
3.從監控錄像上看，電梯從8樓正常運行到第19樓平層時，轎廂發生向上異常移動是在層門和轎門打開時發生的，而轎門層門電氣聯鎖有效，曳引能力正常，由此可以判定轎廂向上失控滑移是制動器制動力矩不足引起的。
4.機房?jī)?nèi)彌漫著濃煙，閘瓦表面磨損碳化和制動輪表面有過熱痕跡表明，閘瓦襯墊和制動輪兩者之間有劇烈的摩擦并且時間較長。
5.制動器的機械部分包括鐵芯、推桿、制動臂，銷軸零部件完好，活動靈活。制動器線圈在110V直流電源通電時鐵芯工作正常。

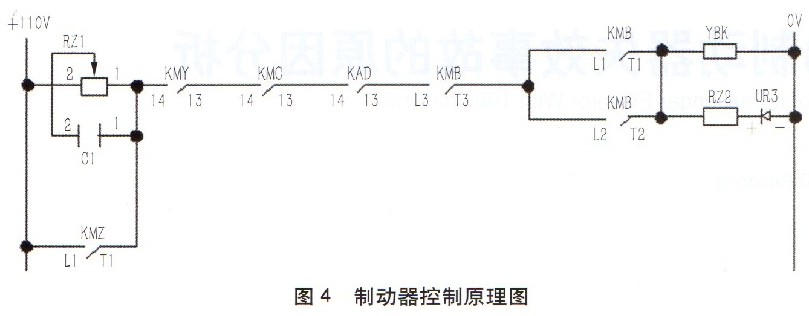

6.由圖4可知制動器的工作原理是：電梯啟動時，強激接觸器KMZ吸合，KMZ觸點吸合短接經濟電阻RZ1，直流110V電壓直接加到制動器YBK線圈上，由于磁場作用，鐵芯迅速吸合通過推桿推動制動臂，閘瓦與制動輪分離，制動器打開。
制動器鐵芯吸合后與磁極的間隙很小，保持鐵芯吸合所需的維持電流較之吸合前小很多。為了減小制動器線圈電流和線圈發熱，程序設定強激接觸器KMZ吸合1.5-2s后斷開，線圈回路接入經濟電阻RZ1。當電梯停層時，抱閘接觸器KMB斷電，切斷制動器線圈電流，磁場消失、鐵芯釋放，制動臂在彈簧的作用下復位，閘瓦抱緊制動輪，轎廂被制停。

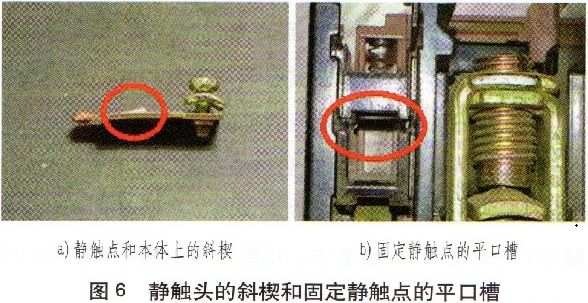

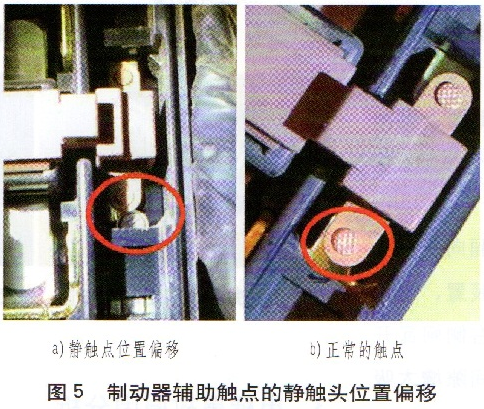

7.檢查制動器控制回路發現，KMC輔助觸點接觸電阻異常，實測值為40Ω左右，打開接觸器KMC滅弧罩，發現輔助觸點的靜觸頭發生了位置偏移，如圖5所示。正常情況下，動、靜觸頭接通時阻值幾乎為零。靜觸頭的本體加工有斜楔狀臺階，憑借斜楔與平□槽緊配合來固定（見圖6），平口槽的材料為熱固性塑料，材料強度不高，受斜楔擠壓會發生輕微塑性變形，弱化了靜觸頭的固定。再者，由于電梯啟動、停止頻繁，相鄰接觸器和繼電器吸合、釋放引起的振動，會對靜觸頭的固定產生影響乃至產生移位。靜觸頭移位導致接觸電阻明顯增大。KMC觸點接觸電阻由正常情況下幾乎為零增加到40Ω，對制動器控制造成嚴重影響。測量得知，RZI為50Ω，YBK為85Ω。
電梯起動時，強激接觸器觸點KMZ閉合，110V電源經過KMC觸點接觸電阻（40Ω)和制動器線圈形成通路，制動器線圈電壓
U=110x85/(85+40)=74.8(V)。
按照程序設定起動1.5-2s后強激接觸器KMZ斷電，制動器回路接入了經濟電阻RZ1(50Ω)，此時制動器線圈的電壓
U=110x85/(50+40+85)=53.4(V)。顯然在電梯起動1.5-2s后強激接觸器KMZ斷電，制動器線圏上的53.4V低于最高釋放電壓，也就是說此時制動器鐵芯己經處于落閘狀態。與線圈斷電的落闡不同，由于加有53.4V的電壓，制動器線圈內依然有電流流過，線圈產生的磁場對鐵芯仍然有吸力并通過推桿作用在制動臂上，雖然不足以克服制動臂彈簧的預緊力打開閘瓦，但閘瓦處于未完全打開狀態。電動機的電流有所增大（相當于增大了載荷）但是并未超過變頻器保護設定值，電梯長時間在這種情況下運行，變頻器不會發生保護停梯。電梯毎次運行，達到異步電動機額定轉速1430r/min的制動輪與閘瓦襯墊劇烈摩擦產生高溫，使閘瓦襯墊碳化并迅速磨損、變薄。左右兩側閘瓦襯墊因制動彈簧預緊力不同，磨損的快慢不同，預緊力大的一側磨損快，預緊力小的一側磨損慢。閘瓦襯墊磨損的結果是制動力矩降低，最終無法制停空載轎廂向上滑移，導致發生了剪切事故。
四、結語
綜上所述，該起電梯事故的原因是：制動器控制回路中的一個KMC接觸器靜觸點位置偏移，動觸點接觸電阻增大，致使電梯啟動后制動器線圈電流減小，閘瓦處于微開狀態，電梯帶閘運行。高速運轉的制動輪與閘瓦襯墊劇烈摩擦產生高溫，閘瓦襯墊磨損、碳化，制動力矩減小最終制動失敗，導致電梯在19樓停層時發生轎廂滑移剪切事故。
通過該起事故的分析可以得到以下經驗教訓：電梯使用管理和維護保養單位應嚴按照TSGT5001-2009《電梯使用管理與維護保養規則》的要求進行安全管理和維保工作，特別是老舊電梯要制定合理的維保計劃，有針對性的加強對接觸器、繼電器等電氣裝置的檢查，及時發現和排除隱患。
